铜箔是印制电路板重要的原材料之一、随着电子信息的发展，对铜箔的需求也是越来多，同其产品质量也影响着印刷线路板的优劣。而在铜箔的在生产中不可避免的会出现很多的缺陷问题。包括氧化点、凹凸点、黄点、黑点等问题。传统人工检测存在主观意愿，容易产生漏检、误检等问题。那么我们今天就来说说机器视觉检测是怎么实现瑕疵检测的。

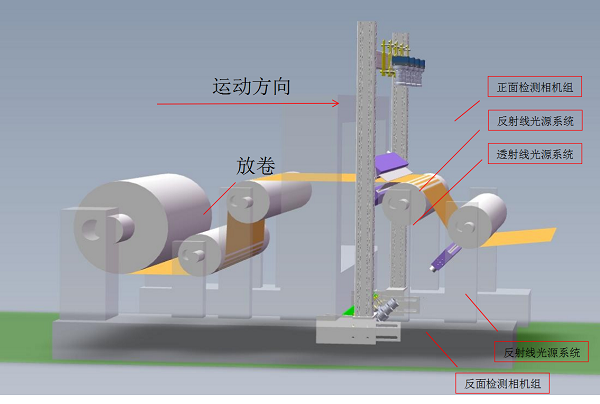

一、铜箔在线检测设备整体结构示意图
正面检测相机组有4/5套8K线扫相机，用于检测铜箔正面的表面瑕疵。
反面检测相机组也有4/5套8K线扫相机用于检测铜箔反面的表面瑕疵。
二、铜箔在线检测设备基本参数
1、检测幅宽：1500mm
2、锂箔厚度：3um~20um
3、锂箔运行速度：100m/min(max)
4、检测面：正面和反面
5、检测的最小尺寸精度：按照1500mm幅宽的检测精度

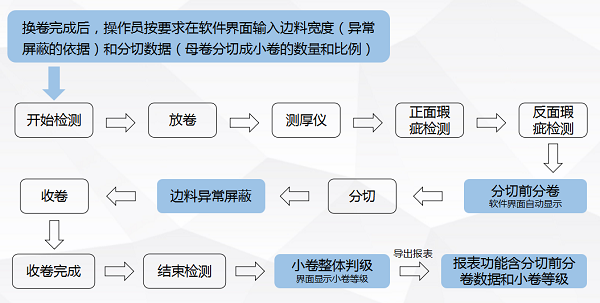

三、铜箔在线检测设备工艺流程
四、铜箔在线检测设备检测原理
系统整体采用工业相机在线图像扫描的工作原理，在生产线高速生产的状态下，采用特定波长的高亮LED工业线光源照射产品表面，通过工业相机实时扫描并采集光源照射处的产品图像。经过IQD-Fast图像算法进行瑕疵识别处理。由于瑕疵的成像图片与正常产品的成像图片存在灰阶差异，通过深度学习处理、从而能够精准发现产品的缺陷；同时根据事先采集各类瑕疵的图像特征并记录缺陷库，实现瑕疵在线检测、分类与后续处置。

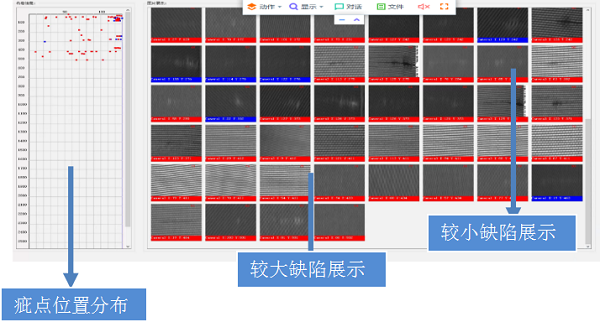

五、铜箔在线检测设备图像采集界面
六、铜箔在线检测设备优势
1、高精度检测
方案可100%检测出0.02平方毫米以上的疵点缺陷,满足客户的不断提升的产品品质要求。
2、远程数据库
可以对生产的每卷材料进行精确的质量统计,详细的缺陷记录(大小和位置)和统计为生产工艺及设备状态调整提供了方便;离线分析,用于后续分切和质量管理,可有效保证产品质量。
3、定位标识功能
每生产一卷产品，系统会自动对这一卷产品的表面缺陷进行统计，同时打印出统计标签，贴在每一卷产品上，跟随产品发放下游。这样用户就可以通过每一卷产品上面的标签对产品进行评级，从而有效的用于分配不同质量要求的用途。
4、输入输出报警
当系统检测到疵点时进行声光报警，也可在系统中加入其他连锁I/O输出。
5、报表统计及打印
报表统计及打印EXCEL缺陷明细表，便于用户做进一步的查询，分析，建档。
