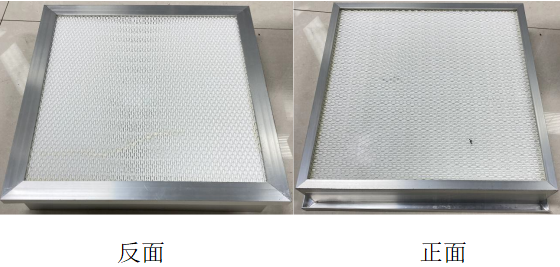

无隔板高效过滤器是净化工程中主要的高效过滤器品种，因为他相比较传统的有隔板高效过滤器更具有明显的优势。所以在生产中也需要更加严格，而普通人工的检测已经满足不了无隔板高效过滤器的检测需求，所以通过引入机器视觉检测就尤为重要，那接下来看看国辰基于视觉检测的无隔板过滤器瑕疵检测方案吧
【检测需求】
1、产品过滤网正反表面黑点、脏污、压痕、刮伤、过滤芯 压伤、滤纸倾斜、高低不平、滤纸弯曲等。
2、过滤器边框的变形、氧化、划伤、扭曲等。
3、热熔胶线过细、胶线断裂、两胶线间的间距尺寸等。
4、产品外形尺寸：长、宽、高。
5、产品对角线测量，确定是否直角。
6、产品中心距测量，确定产品中间是否凹陷或者突出。
7、产品平面度测量。
8、烟雾检测。
9、检测出相关瑕疵点区域或者x y坐标显示。

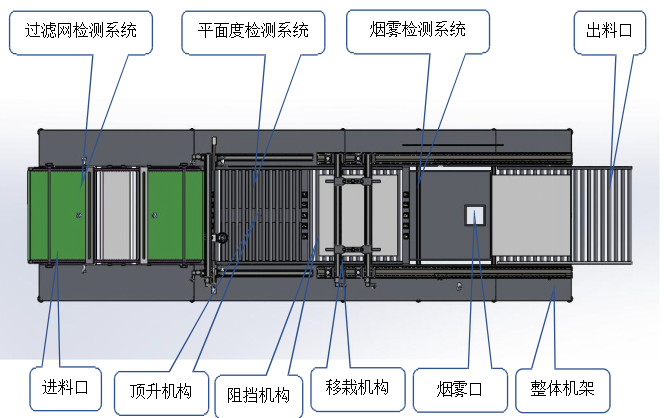

【系统方案检测原理】
CCD工业相机将待测目标转换成图像信号，通过专用的图像数据处理系统， 将像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号 进行相应的运算来抽取目标的特征，进而产生检测结果并依此控制现场设备 的动作。

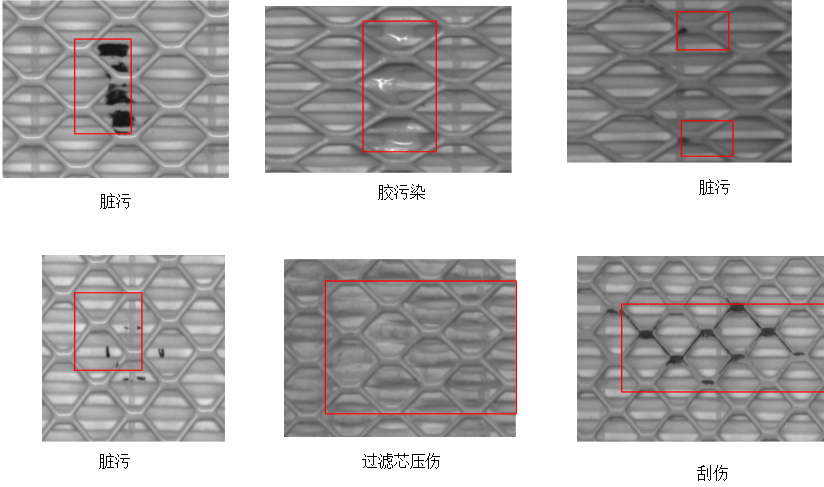

【检测结果】
精度：0.2mm/像素
平面度过滤网表面检测速度：1pcs/1min 烟雾检测速度：1pcs/1min
检出率≥95%，过杀率≤8%;
