pcb三极管视觉检测解决方案

2022-03-01 11:47

前面我们也已经讲了很多关于PCB板的缺陷检测问题,因为pcb线路板缺陷检测成为电子行业中非常关键的一环。而pcb板上的电子元件一样在起着很大的作用,因为电子元件的好坏程度也直接影响产品的质量。那么我们今天来看看pcb板上的电子元件视觉检测方面的问题,我们就拿三极管来说。

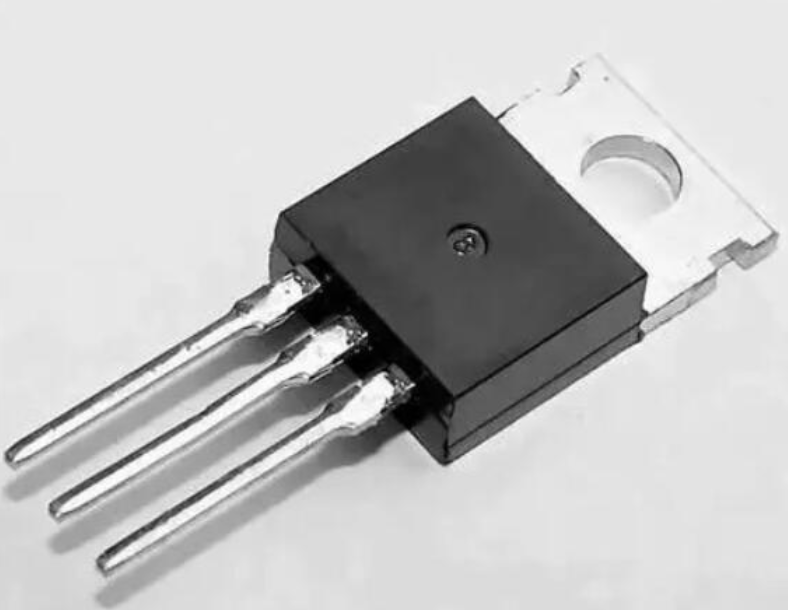

三极管视觉检测

【检测范围】

1、H/S偏移

2、引脚上有溢胶

3、引脚变形

4、封装体破损

5、封装体飞边/溢胶

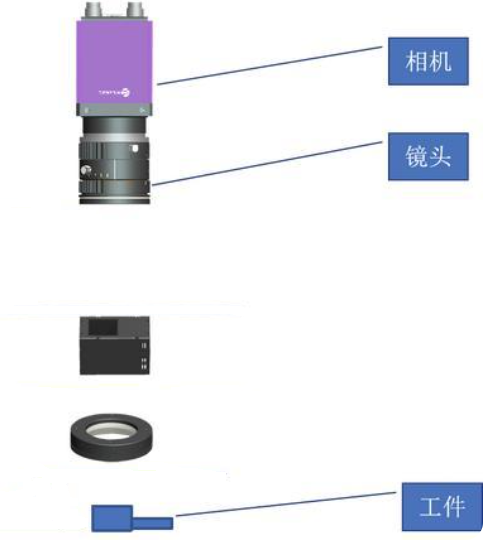

【打光图】

640 (3).png

通过该系统产品两次的正反面打光检测字符、封装体破损和引脚变形,用白色同轴光源(弱光)检测引脚上溢胶、封装体上溢胶

【检测原理】

通过CCD工业相机将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作。

机器视觉不仅可以应用在电子元件上作产品的检测,同样的也可以应用的pcb板的各个地方检测,通过机器视觉检测可以提高检测的效率、减少人力成本。如果你在这方面有需求,不妨和我们取得联系。我们有一对一的顾问和你沟通。
