【设备背景】
重锤锁风卸料翻板阀是回转窑预热器体系的重要隶属设备。它装设于上级旋风筒下料管与下级旋风筒出口的回转窑预热器换热管道入料口之间的恰当部位。其作用包括两点:一、截断下级风管中的热风通过料管进入上级旋风筒,防止气流短路;二,保证物料能均匀顺畅通过料管进入下级风管进行换热,实现气料分离。正常运行的锁风阀,可以做到既有利于物料顺畅通过料管,避免换热风管中的热气流上窜至上级旋风筒,带起料管中的物料上窜,降低分离效率;又能防止换热不均，导致换热效率低，确保系统气固分散均匀、换热迅速、气固高效分离。
预热器锁风翻板阀目前多使用平衡重锤控制阀门的翻转，实现锁风卸料功能，固称重锤锁风卸料翻板阀。由于工艺过程的复杂性及设备运行的可靠性限制，会导致锁风阀处堵料、漏风等现象时常发生，需要人工经常巡检察看和操作，如果巡检不及时，锁风阀发生故障，会影响物料输送，甚至引起安全事故。

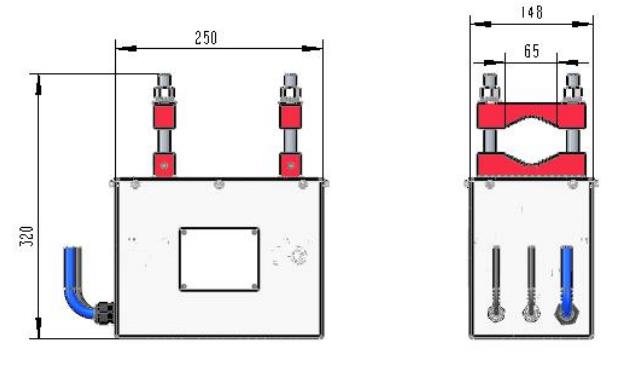

【设备参数】
角度测量范围：-15°- +15° -30°- +30° -90°- +90°
分辨率：0.05°
工作温度：-40℃ - +85℃
【设备工作原理】

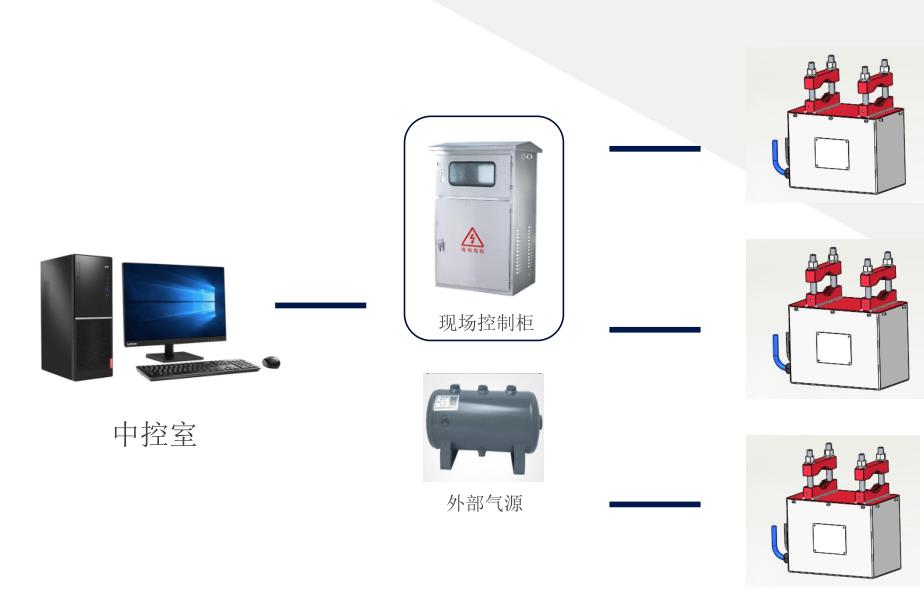

翻板阀运行监测装置气管连接到储气泵。信号控制线连接到现场控制柜，通过桥架接到控制室，接入企业提供的模拟量模块或通讯模块翻板阀的脉动数据实时传输到中控显示屏界面，也可转换成光纤信号传输至独立工控机。企业用户可以根据实现场际情况，设置报警阈值。
【软件界面】

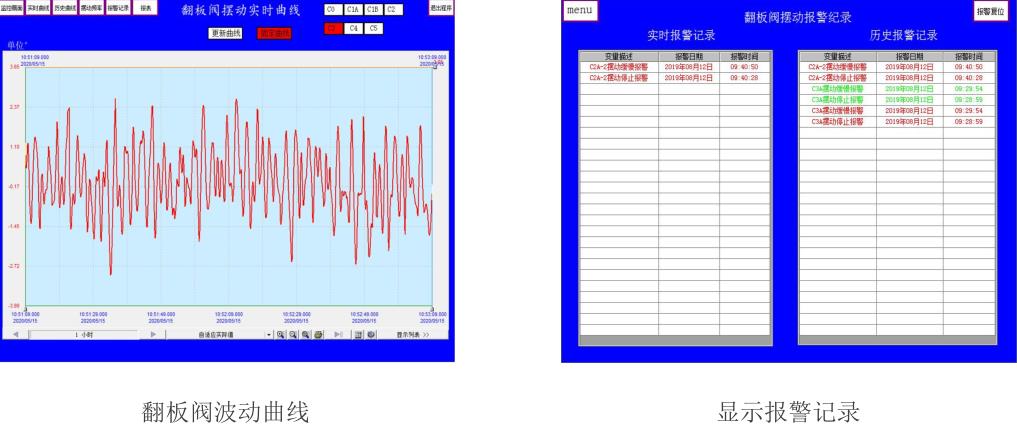

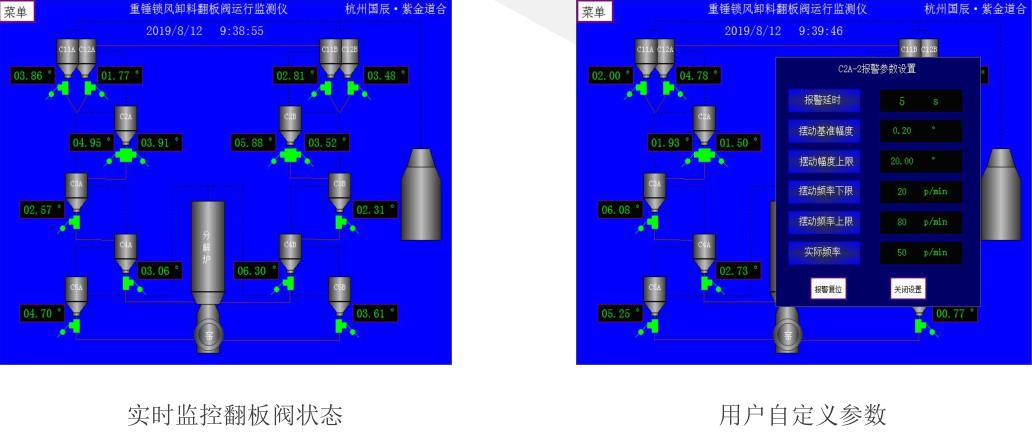

1、实时显示重锤锁风翻板阀摆动的角度，用户可自定义内部参数
2、实时报警显示当前处于报警状态的信息， 记录并保存历史所有报警信息。方便以后查询统计产生问题的原因。

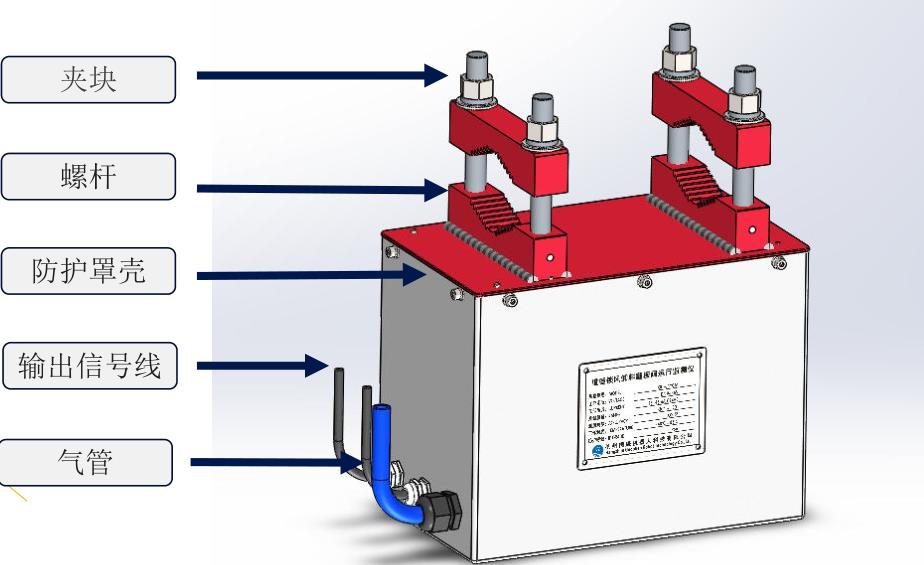

杭州 有限公司开发的重锤锁风卸料翻板阀状态监控及故障处理装置，可实时监测翻板阀运行状态，对锁风阀运转异常发出预警信号并自动辅助清理堵料。安装该仪器可以减少劳动力或降低巡查人员劳动强度;并可针对异常情况实现报警自动处理堵料，降低事故发生概率;事故发生时，可对锁风阀历史运行状态进行复原，查找事故产生的原因，改进预防措施。方便管理人员对工艺设备管理，可确保锁风翻板阀正常稳定运行。
